供氣系統管路安裝需要有安全壓力釋放閥門、壓力調節閥門、壓力表來指示氣體壓力

    實驗室氣體管路安裝/氣體管道系統/氣驗室氣體管道工程氣瓶區域用管路引進。除了儀器空氣（工廠空氣）是工廠直接生產外，其余氣體都是采用高壓氣瓶柜供氣。安裝半自動轉換閥控制氣瓶更換，主要的控制閥門和減壓閥門都安裝在實驗室外。實驗室氣體管路主要材質為不銹鋼，安裝在天花板下方，沿著墻走，這樣便于檢查和維修。

1.規定適用于壓力不大于0.8MPa的氫氣、乙炔、氧氣、氮?dú)狻⒚簹?、壓縮空氣和真空等實驗室內氣體管道設計。

2.氫氣、乙炔、氧氣和煤氣管道以及引入實驗室的各種氣體管道支管宜明鋪。當管道井、管道技術層內鋪設有氫氣、乙炔、氧氣和煤氣管道時，應有換氣次料為每小時1~3次的通風措施。

3. 按標準單元組合設計的通風實驗室，各種氣體管道也應按標準單元組合設計。

4. 穿過實驗室墻體或樓板的氣體管道應鋪在預埋套管內，套管內的管段不應有焊縫。管道與套管之間應采用燃燒材料嚴密封堵。

5. 氫氣、乙炔、氧氣管道的末端和最高點宜設放空管。放空管應高出層頂2米以上，并應設在防雷保護區。氫氣、乙炔管道上還應設取樣口和吹掃口。放空管、取樣口和吹掃口的位置應能滿足管道內氣體吹掃置換的要求。

6. 氫氣、乙炔、氧氣管道應有導除靜電的接地裝置。有接地要求的氣體管道其接地和跨接措施應按國家現行有關規定執行。

7. 管道鋪設要求

8. 輸送干燥氣體和管道宜水平安裝，輸送潮濕氣體的管道應有不小于0.3%的坡度，坡向冷凝液體收集器。

9. 氧氣管道與其氣體管道可同架鋪設，其間距不得小于0.25米，氧氣管道應處于除氫氣、乙炔管道外的其它氣體管道之上。

10. 氫氣、乙炔管道與其它可燃?xì)怏w管道平等鋪設時，其間距不應小于0.50米；交叉鋪設時，其間距不應小于0.25米。分層鋪設時，氫氣、乙炔管道應位于上方。

11. 室內氫氣、乙炔管道不應鋪設在地溝內或直接埋地，不得穿過不使用氫氣、乙炔的房間。

12. 氣體管道不得和電纜、導電線路同架鋪設。

    此外，中央臺氣體管路的引入通過服務柱。所有的氣體管路在工作臺上有合適的控制閥門，便于操作。所有氣體管路的連接采用無縫焊接。引入普通分析實驗室的壓縮空氣都至少需要有2個壓縮空氣鋼瓶的備份。氣體管路為不銹鋼，在管路上有個過慮雜質和水分的凈化裝置。此凈化裝置并聯一管路，用單獨的閥門隔離，這樣在不影響正常使用情況下，可以對過濾裝置進行維修。

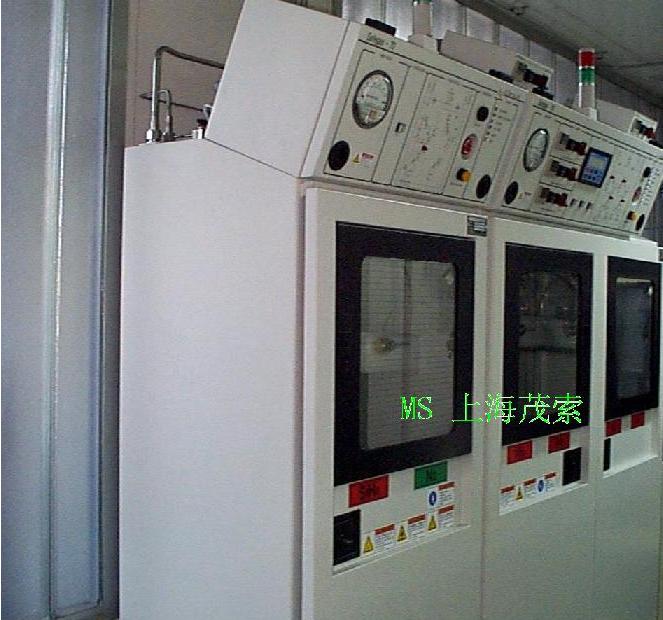

    使用的氣瓶和備用氣瓶之間有一個半自動調節閥來控制。所有氣體管路都是高質量的、完全退火、無縫不銹鋼SS－316L。所有氧氣管路都需完全清理干凈，使其適合氧氣使用。氣體管路需要有安全壓力釋放閥門、壓力調節閥門、壓力表來指示氣體壓力。

    所有減壓閥都需要連接一條通出氣體存藏區的排氣管路。易燃、氧化氣體排氣管路不能并在一起。盤管由不銹鋼材料制成，有足夠的韌性。安全減壓閥要有標示，標明壓力釋放級別。所有閥門、調節裝置、壓力表由高質量的不銹鋼制成。并且都是標準配件。

    配件、閥門一般采用hoke、swagelok或類似品牌的產品。提供氣體倒回控制器。所有管路標明連接的氣體。所有管路能在所處環境下正常使用。施工現場的準備：施工現場在施工前應達到三通(道路通、通電、通水)一平(場地平整)。應按施工平面布置圖堆放材料、擺放施工機具，合理布置管道預制、臨時設施等場地。

    施工邊界線以外30m范圍內易燃(閃點低于或等于45℃)物品已經清楚或者已經采取防明火措施。埋地管道和頂管施工所經路線及施工方案，經有關單位確認批準，并采取了保護措施。施工監護區域已明顯標識。管道施工所需臨時腳手架和管溝內的支護己按要求搭設完畢，經檢查合格。
