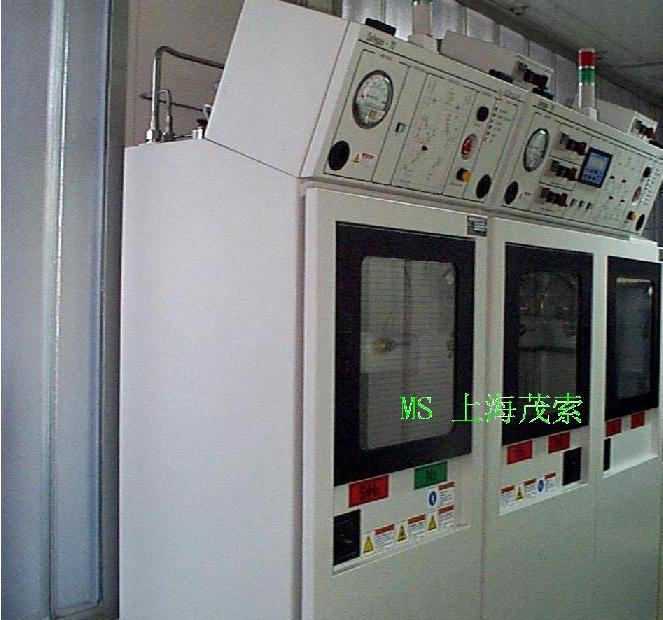

氣源柜主要技術要求：

　　1 、各室極限真空度不差于 2 × 10-5Pa ；恢復工作真空時間短，從大氣到工作背景真空， 40 分鐘左右 ( 充干燥氮?dú)?) 。 　

　　2 、此一體化設備主要包括防泄漏氣源柜，總電柜，一個進出樣品室，一個樣品預處理兼樣品過渡室，一個原位真空樣品傳送室，一個金屬濺射室和一個化學氣相沉積兼真空退火室；存放置樣品處尺寸以 3 英寸設計標準。

　　3 、樣品預處理室采用直流轟擊或離子源。

　　4 、濺射室：兩個直流濺射靶和一個 RF 濺射靶并分別配備擋板，三個獨立控制的微量氣源，襯底溫度不低于 400 OC 上下浮動范圍在 0.2OC 范圍內，襯底自轉，樣品和蒸發基底處配有上擋板；能夠?yàn)R射磁性材料；獨立真空獲得系統。

　　5 、化學氣相沉積兼真空退火室：五路獨立控制的微量氣源，熱處理溫度不低于 1100 ℃ ，并預留原位低能或高能電子衍射譜連接口；獨立真空獲得系統；升降溫度的速率可控，上下浮動范圍在 0.2 ℃ 范圍內。

　　6 、樣品傳送室備有可以儲存不少于三個樣品的儲存處——?dú)庠垂瘛?nbsp;

　　標項二： 電子束與電阻蒸發復合鍍膜系統 一臺

　　主要技術要求：

　　復合鍍膜系統主要由蒸發真空室、 E 型電子槍、熱蒸發電極、旋轉基片加熱臺、兩路工作氣路、抽氣系統、真空測量、安裝機臺及電控系統等部分組成。

　　1 、系統真空室： U 型水冷箱體活開門結構，尺寸大于 F 400mm ×550mm ；

　　2 、極限真空度： ≤6.67×10 -5 Pa ( 經烘烤除氣后 ) ；

　　3 、系統真空檢漏漏率： ≤5.0×10 -7 Pa × l/s ；

　　4 、短時間（ <45 分鐘）真空度可達到 5×10 -4 Pa 左右；

　　5 、水平旋轉基片加熱臺：可放置 4 英寸樣品，加熱最高溫度可達 800°C±1°C ；

　　6 、基片加熱臺與蒸發源之間的距離： 300mm － 350mm 可調；

　　7 、垂直旋轉的絲狀樣品放置臺：安裝在側面的 16CF 法蘭接口上，電機驅動磁耦合機制控制，轉速 0-30rpm 可調；絲狀樣品放置臺位于水平旋轉基片加熱臺正下方，可隨意拆卸；

　　8、 電阻蒸發源：水冷電極 3 根，蒸發電源最大輸出功率至少 2.5KW ；

　　9 、電子槍及電源： 270oE 型電子槍，功率 0-6KW 可調，陽極電壓為 6KV 、 8KV ；

　　10 、離子轟擊系統的接口：在該設備的腔體上正后方加工一個安裝離子轟擊系統的口徑約為 150mm 的轉接口；

　　11 、水冷式坩鍋：四穴坩鍋，每個容量至少 10ml ，單穴結構為圓臺型；

　　12 、石英晶體振蕩膜厚儀：厚度分辨率為 1? ，厚度顯示范圍為 0 ～ 99μm ；

　　13 、兩路工作氣路：分別配備 100SCCM 和 200SCCM 的質量流量控制器各一套。

　　技術服務及質量保證：

　　1 、提供該設備的技術使用說明書及外購配件儀器儀表說明書——?dú)庠垂瘢?nbsp;

　　2 、在驗收后，一年內免費維修，并終身維修。

　　現場安裝具備的條件：

　　1 、電源 380V 50Hz 功率大于 10KW ；

　　2 、可靠地線 , 對地電阻小于 2Ω ；

　　3 、具有循環冷卻水；

　　4 、安裝場地面積 25M 2 , 高度高于 2.4M ；

　　5 、要求有普通氮?dú)猓瑝簭?qiáng)要在 2 ～ 3 個大氣壓之間；

　　6 、外排廢氣管道；
