配氣裝置介紹

         本配氣裝置的配置設計是適宜于分壓法—稱量法配制標準氣體。它可以用分壓法配制標準氣，然后用比較法定標；也可用分壓法—稱量法，一邊充入一邊稱量，這種做法最便于配制易液化組分的標氣；在裝置流程中還可以看到，本裝置中專門設置了一個取樣口，以便用注射法配制標氣時作為氣體采樣之用。

         基本流程是：原料氣瓶出來的原料氣，經原料控制總閥，然后經管線一一充入產品氣瓶，充入量的大小由各種標準壓力表計量控制。一一充入至事先計算的確定壓力后，充入或配制作業就完成了。如果用稱量法，那末每次充入一種氣體前后都要稱量一次，以確定每次的充入質量，當最后一個組分充入以后，即可按公式直接計算出配入組分的濃度，而如果用分壓法，則配制完后，采用滾動或其它措施，使之均勻，再用比較法定標，以確定它的濃度。

         裝置在配制前先要將管線抽空，配制完后還需將管線中的壓力放掉，流程中專門設置了抽空管線和放空管線及相應的控制閥。考慮到有的用戶測量真空度的需要，配氣裝置上設置了一塊專門的特制電阻真空計。

   配氣裝置的結構特點

          1 裝置外形  配氣裝置正面對稱設置幾塊各級量程的標準壓力表,分成上下兩排,配置一塊真空計。面板上壓力表下方裝有幾個控制閥門,也分上下二排，下排左起為原料控制總閥、放空閥、抽空閥及真空計控制閥；上排分別為真空表，注射取樣口，及其它低量程壓力表控制閥（0~16MPa高壓標準壓力表未設控制閥）。注射取樣接頭設置在上排控制閥的正中間。上排壓力表的中間部位有二個電源關仃指示燈?？刂崎y下方的中間部位有二個真空泵關仃按鈕。配制裝置有一操作平臺，可以按放記錄本及做操作記錄之用。左、右二個側面各設置一塊高壓壓力表和幾個控制閥，以作原料或產品氣的壓力觀察及操作控制之用。 整個裝置外形力求美觀漂亮、緊湊，色澤閱目，布置相宜，操作方便。

          2 裝置部件

              1閥門是配氣裝置的重要部件之一。它不僅要求有高的密封性，還要求耐腐蝕、耐用，如果泄漏或局部損壞，要便于檢修。國外進口的閥門在密封性方面確實不錯，外觀也漂亮，但是價格昂貴，而且非常嬌氣，一旦氣體中夾帶灰塵、粒子及鐵銹之類，閥門的密封面很容易被損壞，閥門就泄漏了。而且每個閥門的另件不能互換，只能整體報廢。進口閥門僅適用于某些特定氣體，適用性小，對于不同性質的一些腐蝕性氣體需不同的材質或結構的閥門。這種中看不中用高檔閥門，至少不太適合目前國內的實際情況。根據我國標準氣體組分復雜的生產特點,我院自行設計的不銹鋼膜片式隔膜閥，不僅有良好的密封性，而且可以克服上述部件不能互換的缺點。閥門是經常使用及活動的部件，某些部位易于磨損,甚至于因接觸腐蝕、氧化種類的氣體造成閥門內部零件的損害，因此局部泄漏是不足為奇的。按照操作實踐，有時泄漏，往往是膜片損壞引起，只要更換膜片，片刻就完好如初。閥頭及密封面很少出現問題（即使出現問題，只要更換閥芯填料就行）。而且本隔膜閥可以適用于各種高腐蝕性（NOx、SO2、NH3、F2、HCl、HF、Cl2）、高毒性化學物質的配制，適應性很廣。 不銹鋼隔膜閥價格與國外閥門相比便宜得多，外觀也很漂亮。

         本不銹鋼隔膜閥是針對本配氣裝置自行設計，是專門為配氣裝置配套而制作的。除此以外，針對不同的高腐蝕性化學物質，如HCl、HF、NH3、Cl2、F2、NOx等我組還專門設計了幾種耐腐蝕的瓶嘴閥，以滿足用戶的需要。用戶使用后反映良好。

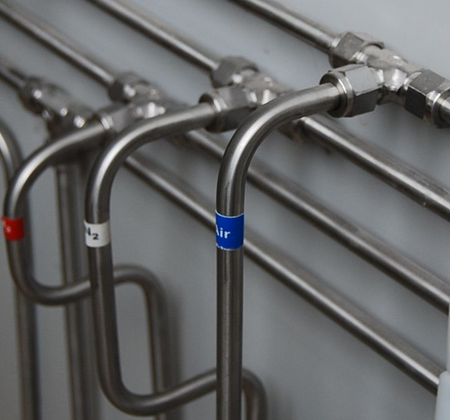

         2 管線,接頭  配氣裝置的管線要求密封性好、潔凈度高、耐腐蝕且有足夠的耐壓強度 。為了減少原料氣特別是貴重原料氣的損失，設計安裝時還要求管道總?cè)莘e盡可能的小。本裝置的管線都由不銹鋼管構成，連接部分都采用不銹鋼氬弧焊，與閥門的連接采用奶頭式卡套件，拆裝方便，密封性也能保證。管線在按裝前內壁都經過拋光，它和接頭在使用前還進行過嚴格去油、去污等的潔凈處理。為了確保配氣的質量，裝置的所有閥門、管路都要進行嚴格的硅烷化處理，該技術為我們的專有技術，是氣瓶的內表處理技術的推廣。  管線與外界的連接接頭都是標準化的，不僅可以與市場上可買到的各種軟管及鋼瓶卡子相連，而且還可以很方便與任一終端純化裝置連接。終端純化是標準混合氣配制重要技術措施之一。終端純化裝置在配制諸如氮中微量氧；氫、氦中微量氧、氮、一氧化碳；氧中微量烴；氬中微量氧、氮等具有非常大的作用。例如要配制N2中1~2ppm的O2，瓶裝高純氮中有時本身就含有2ppm以上的O2，所以如果不將高純氮進行終端純化，就很難配制這種標準混合氣了。經過終端純化，可使氮中氧脫除到小于1ppm，因為稀釋氣本身變成“無氧”了，配制1~2ppm，甚至小于1ppm的氧就方便多了。除了上述所列配制氣體外，還有其它組分有時也需要終端純化，例如要配制乙炔混合氣，高壓純乙炔原料氣，市場上很難買到，因為高壓純乙炔容易發生分解爆炸，所以一般氣體公司不生產或灌裝高壓純乙炔，能買到的也只是低壓的，壓力低于1.0MPa，但是焊接用乙炔，市場可隨意買到，但此種乙炔氣不僅含有丙酮，而且含有幾十~幾百甚至上仟ppm空氣、甲烷等雜質，如果采用終端純化技術，乙炔原料氣就可自己解決了。所以配氣裝置上設置可以與終端純化裝置相連接的接頭是十分必要的。
