為了能使配氣系統靈活、可靠地完成配氣工作，配氣裝置的接地裝置規定？

    1、戶外柱上配電變壓器等電氣裝置的接地裝置，宜敷設成圍繞變壓器臺的閉合環形。

    2、配電變壓器等電氣裝置安裝在由其供電的建筑物內的配電裝置室時，其接地裝置應與建筑物基礎鋼筋等相連。

    3、引入配電裝置室的每條架空線路安裝的閥式避雷器的接地線，應與配電裝置室的接地裝置連接，但在入地處應敷設集中接地裝置。

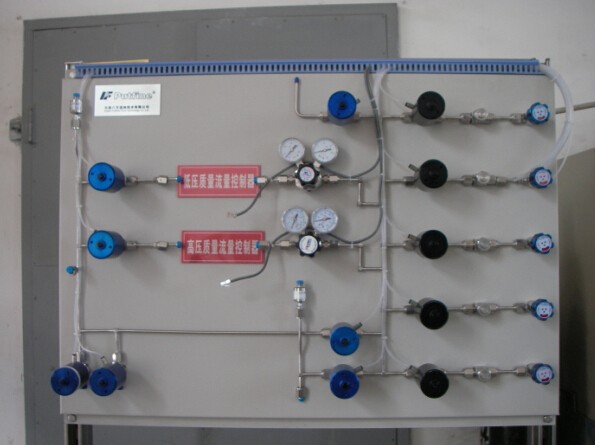

　  試驗氣配氣系統的主要用途是為燃氣用具廠家提供其產品的檢驗用氣。由于全國各地城市煤氣氣源的多樣性，燃氣器具生產廠家必須自備一套方便、高效、可靠以及具有較高精度的配氣系統。配氣過程一般由原料氣供應、計量和混合等部分組成，對應有原料氣供應庫房、原料氣輸送管道、氣體計量表、儲氣罐以及響應的切斷閥等附件所組成。檢驗用氣通常由甲烷、氫氣、氮氣、液化石油氣和空氣等組成不同的原料氣組合，根據不同的試驗目的進行配制。為了保證配制氣的精度，操作的安全可靠以及避免操作人員造成的人為誤差，配氣系統最好裝備自動控制裝置。控制裝置主要用于控制儲氣罐的進氣和送氣、各原料氣的自動切斷等功能。

    為了能使配氣系統靈活、可靠地完成配氣工作，該控制裝置設計了兩類不同的配氣模式：自動模式和手動模式。自動模式主要為常用的配氣操作而設，通過按選擇鈕可切換成二種不同的自動模式，分別對應為模式一：充甲烷、氫氣和氮氣；模式二：充液化石油氣、氫氣和氮氣；以及模式三：充液化石油氣和空氣。

    其中模式一和模式二是三種不同原料氣同時充氣以提高混合氣的均勻性，三種氣體的充入量達到預先設定量后，分別自動切斷供應并最后切斷儲氣罐的進氣閥。而模式三是首先充入液化石油氣，等充完后再充入空氣，以保證儲氣罐內始終保證其濃度在爆炸極限上限以上。手動模式為配氣系統使用者能方便地往儲氣罐注入不同氣體而設，但不能同時充不同的氣體，以此保證可靠程度。

    控制系統梯形圖輸入到可編程序控制器，經調試接線后，即可正常工作。使用配氣系統之前，用戶首先計算各原料氣的需要量，然后接通控制器電源，選擇好配氣模式，例如使用液化石油氣、氫氣和氮氣進行配氣，選擇自動模式，按選擇鈕使指示燈亮，選擇好要使用的儲氣罐，然后在各原料氣計量表上設好各自的充氣體積量，最后按充氣啟動鈕。待充氣自動完成，控制器又恢復到準備狀態。

    控制系統梯形圖輸入到可編程序控制器，經調試接線后，即可正常工作。使用配氣系統之前，用戶首先計算各原料氣的需要量，然后接通控制器電源，選擇好配氣模式，例如使用液化石油氣、氫氣和氮氣進行配氣，選擇自動模式，按選擇鈕使指示燈亮，選擇好要使用的儲氣罐，然后在各原料氣計量表上設好各自的充氣體積量，最后按充氣啟動鈕。待充氣自動完成，控制器又恢復到準備狀態。
